Главная » 2011 » Декабрь » 5 » 13 урок. Табличные информационные модели. Простые таблицы.
13 урок. Табличные информационные модели. Простые таблицы.
01:54
Презентация поддерживает материал урока "Табличные информационные модели. Простые таблицы". В презентации приведены примеры простых таблиц типа ОС и ООО.


Повторение:
– Что такое модель?
– Что такое информационная модель?
– Какие классификация моделей вы знаете?
– Какие модели бывают по области использования?
– Какие модели бывают по способу представления?
– Какие модели бывают c учетом фактора времени?
– Какие модели бывают c учетом области использования?

Приведите примеры статических и динамических моделей.

Приведите примеры моделей разных областей знаний.

Мысленно представьте прямоугольный треугольник. Составьте информационную модель данного объекта в виде:

  • геометрической модели;
  • словесной модели;
  • математической модели.

К каким моделям, изученным вами, можно отнести:

  • рисунок, выполненный на компьютере;
  • киноафишу;
  • расписание уроков;
  • чучело животного.


Что такое модель? Приведите пример моделей: Земного шара, человека, автомобиля. Выберите объекты, которые могут быть моделью Солнца:

  1. Колесо;
  2. Точка;
  3. Обогреватель;
  4. Включенная лампочка;
  5. Атлас мира;
  6. Рисунок: желтый круг на голубом фоне.

Выберите из списка информационные модели объекта «кот»:

  1. Фарфоровая  статуэтка кота;
  2. Песня «Жил да был серый кот за углом …»;
  3. Игрушечный кот;
  4. Описание поведения кота при падении.

Дайте определение информационной модели.

Найдите лишнее и укажите классификацию:
Колесо, телега, колодец, колбаса, колокол;
Гнездо, муравейник, берлога, лес, нора;
Иван, Дима, Олег, Таня, Андрей.


Новый материал:

Давайте разберем такую жизненную ситуацию: вам необходимо приобрести мобильный телефон. При покупке на что вы обращаете внимание в первую очередь (внешний вид)? Какие сведения имеют значения?
Информация представляется в виде таблице.


Параметр

Значение параметра

Форма

Обтекаемая

Цвет

Черный

Длина

8 см

Толщина

1 см

Это полная информация об объекте? Что является наилучшей формой представления информации о внешнем виде телефона?
На что ещё вы обращаете внимание при покупке телефона(функции телефон? Какие сведения имеют значения?
Информация представляется в виде таблице.

Параметр

Значение параметра

Стоимость

5 000 руб.

Инфракрасный порт

Да

Работа в режиме разговора

6 часов

Виброзвонок

Да

Память

2 Гбайт

Данная таблица является наилучшей формой представления функциональных возможностей телефона?
В этом примере построены две табличные модели одного реального объекта – мобильный телефон. Первая модель удобна в графическом представлении, а вторая в табличном. При построении табличной информационной модели особое значение имеет цель создания модели.
С помощью таблиц строятся информационные модели в различных предметных областях Н-р, в математике – таблица умножения, химии таблица Менделеева,  расписание уроков, поездов. Например, табличная модель стоимости отдельных устройств компьютера.  В первом столбце таблицы содержится перечень объектов (устройств, входящих в состав компьютера, а во втором - их цена. Приведите пример табличной информационной модели?
В табличной информационной модели перечень однотипных объектов или свойств размещены в первом столбце (или строке) таблицы, а значение их свойств в следующих столбцах (или строках таблицы).
Класс объектов - множество объектов, объединенных какими-то общими свойствами.
Свойства - характеристики, признаки объекта.
У каждого свойства есть название и значение.
Из ниже следующих таблиц найдите класс объектов, свойства объектов.

Автор

Название

Год издания

Жанр

А. Беляев

Человек-амфибия»

1990 г.

Фантастика

А. Пушкин

Сказка о царе Салтане»

1985 г.

Поэтическая сказка

Л.Толстой

Война и мир»

1972 г.

Трагедия

Годовые оценки





Предмет

Русский язык

Литература

Математика

Иванов Петя

4

5

4

Петров Андрей

4

4

3

Сидоров Ваня

5

5

4

Андреев Коля

3

4

5

Постройте табличную модель по позиционным системам счисления.

Что такое система  счисления?
На каких два класса делятся системы счисления?
Чем отличается позиционная система счисления от непозиционной?

Система счисления

Основание

Алфавит цифр

Двоичная

2

0,1

Десятичная

10

0,1,2,3,4,5,6,7,8,9

Восьмеричная

8

0,1,2,3,4,5,6,7

Шестнадцатеричная

16

0,1,2,3,4,5,6,7,8,9,А,В,С,D,E,F

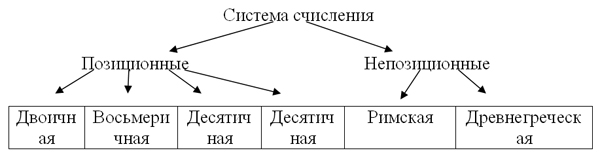

Построим на основании знаний о графе иерархическую модель для вышеприведенного примера.
Что такое граф, вершины графа, дуги?
Что является вершиной?

Иерархическая модель

Т.О. Каждый элемент более  высокого уровня может содержать несколько элементов нижнего уровня, а при этом каждый элемент нижнего уровня может входить в состав только одного элемента верхнего уровня.
Следовательно, в иерархической модели объекты расположены по  уровням. Каждый элемент более  высокого уровня может содержать несколько элементов нижнего уровня, а при этом каждый элемент нижнего уровня может входить в состав только одного элемента верхнего уровня.
В биологии весь животный мир рассматривается как иерархическая система (тип, класс, отряд, семейство, род, вид), в информатике используется иерархическая файловая система, классификация компьютеров. Для описания исторического процесса смены поколений семьи используются динамические информационные модели в форме генеалогического дерева. В качестве примера можно рассмотреть фрагмент (X - XI век генеалогического дерева династии Рюриковичей
-т.о.  для раздела «Система счисления» мы построили две модели табличную и иерархическую модели.
Следовательно, для одного и того же объекта можно построить табличную и иерархическую модель.

Информационные модели одного и того же объекта, предназначенные для разных целей, могут быть разными

Одним из наиболее часто используемых типов информационных моделей является прямоугольная таблица. Приведение данных к табличной форме является одним из приемов систематизации информации.

Табличная форма придает наглядность данным, структурирует данные, позволяет увидеть закономерности в характере данных, дает возможность совмещать таблицы с диаграммами и графиками.

При составлении таблицы в нее включается лишь та информация, которая интересует пользователя. В табличной модели перечень однотипных объектов или свойств размещены в первом столбце (или строке) таблицы, а значения их свойств размещаются в следующих столбцах (или строках) таблицы. Рассмотрим табличные модели.

Таблица типа "объект – свойство": в одной строке содержится информация об одном объекте или одном событии.

ДатаОсадкиТемпература
11.02.09снег– 15
11.03.09 – 5
11.04.09дождь+2
11.05.09 +15

Таблица типа «объект – объект» отражает взаимосвязи между разными объектами.

УченикРусскийАлгебра
Иванов44
Сидоров53

Таблица типа «двойная матрица» используются в тех случаях, когда нужно отразить наличие или отсутствие связей между отдельными элементами некоторой системы.

Двоичная матрица в этой таблице называется матрицей смежности: единицы стоят на пересечении строк и столбцов с названиями смежных поселков.

 ДачиОзернаяПодгорная
Дачи111
Озерная110
Подгорная100

Пример таблицы, которая содержит двоичную матрицу, отражающую связи между различными серверами компьютерной сети:

 С1С2СЗС4С5
С1100 0
С2010 0
СЗ001 0
С4111 1
С5000 1

Вопрос: Определите, какой из пяти серверов является узловым?

Вывод: Табличная информационная модель позволяет быстрее анализировать информацию.

Практическая работа на ПК

Задание (1 вариант) Постройте таблицу по следующим данным.

Полярная звезда находится в созвездии Малая Медведица. Бетельгейзе находится в созвездии Орион. Расстояние до Спики — 260 световых лет. Денеб находится в созвездии Лебедь. Акрукс ярче Солнца в 2200 раз. Расстояние до Бетельгейзе — 650 световых лет. Ригель ярче Солнца в 55 000 раз. Канопус находится в созвездии Стрекоза. Расстояние до Капеллы — 46 световых лет. Спика находится в созвездии Дева. Антарес находится в созвездии Скорпион. Расстояние до Арктура —36 световых лет. Альдебаран ярче Солнца в 165 раз. Бетельгейзе ярче Солнца в 22 000 раз. Расстояние до Акрукса — 260 световых лет. Денеб ярче Солнца в 72 500 раз. Расстояние до Антареса — 425 световых лет. Альдебаран находится в созвездии Телец. Антарес ярче Солнца в 6600 раз. Расстояние до Канопуса — 181 световой год. Арктур находится в созвездии Волопас. Капелла ярче Солнца в 150 раз. Расстояние до Полярной звезды — 780 световых лет. Ригель находится в созвездии Орион. Спика ярче Солнца в 2200 раз. Акрукс находится в созвездии Южный Крест. Расстояние до Альдебарана — 70 световых лет. Арктур ярче Солнца в 105 раз. Расстояние до Денеба — 1600 световых лет. Канопус ярче Солнца в 6600 раз. Капелла находится в созвездии Возничий. Полярная звезда ярче Солнца в 6000 раз. Расстояние до Ригеля — 820 световых лет.

  1. Дайте название полученной таблице.
  2. Ответьте на вопросы:
    • Какая звезда самая удаленная?
    • Какая звезда самая близкая?
    • Какая звезда самая яркая?
    • Какие звезды по яркости находятся между звездами Антарес и Альдебаран?

Задание (2 вариант) Постройте таблицу по следующим данным. Дайте название полученной таблице.

Время в пути на метро от станции Отрадное до станции Кутузовская – 37 мин. Время в пути от станции Театральная до станции Юго-Западная – 24 мин. Время в пути от станции  Октябрьская до станции Отрадное – 32 мин. Время в пути от станции Курская до станции Кутузовская – 23 мин. Время в пути от станции Октябрьская до станции Кутузовская – 16 мин. Время в пути от станции  Юго-Западная до станции Отрадное – 46 мин. Время в пути от станции Театральная до станции Отрадное – 27 мин. Время в пути от станции Октябрьская до станции Театральная – 13 мин. Время в пути от станции Курская до станции Отрадное – 28 мин. Время в пути от станции Театральная до станции  Кутузовская – 19 мин. Время в пути от станции Октябрьская до станции Юго-Западная – 23 мин. Время в пути от станции Юго-Западная до станции Кутузовская – 33мин. Время в пути от станции Курская до станции Театральная – 10 мин. Время в пути от станции Октябрьская до станции Курская – 10 мин. Время в пути от станции Курская до станции Юго-Западная – 32 мин.

  1. Дайте название полученной таблице.
  2. Ответьте на вопросы:
    • Какие станции наиболее удалены друг от друга?
    • Какие станции расположены наиболее близко друг к другу?
    • В каком порядке располагаются перечисленные станции метро по мере увеличения расстояния от станции Отрадное?.

7. Домашнее задание

§14. Структуры данных: деревья, сети, графы, таблицы. Страница 79, вопросы и задания № 16.

Двоичные матрицы удобно использовать для решения логических задач-головоломок.

Дополнительное задание:

С помощью таблицы решите задачу: Маша, Оля, Лена и Валя – замечательные девочки. Каждая из них играет на каком-нибудь музыкальном инструменте и говорит на одном из иностранных языков. Инструменты и языки у них разные: Маша играет на рояле; девочка, которая говорит по-французски, играет на скрипке; Оля играет на виолончели; Маша не знает итальянского языка, а Оля не владеет английским; Лена не играет на арфе, а виолончелистка не говорит по-итальянски. Определите, на каком инструменте играет каждая девочка, и каким языком она владеет.


Пройдите тестирование:

1 вариант    2 вариант   (жмите кнопку "Начать тест")


 Кроссворд

Кроссворд

По горизонтали:
1.  Некоторый предмет.
2. Описание модели с помощью формального языка.
3.  Граф, предназначенный для отображения вложенности, подчиненности, наследования и т.п. между объектами.
4. Общее название моделей, которые можно осязать.
5.  Инструмент для компьютерного моделирования.
6.  Общее название моделей, которые представляют из себя совокупность полезной и нужной информации об объекте.
По вертикали:
7.  Информационная модель, состоящая из строк и столбцов.
8. Средство для наглядного представления состава и структуры системы.
9.  Процесс построения моделей.
10.  Граф, отображающий последовательность выполнения действий.
11.  Упрощенное представление реального объекта, процесса или явления.



Закрепление:
  1. Построить табличную информационную модель задачи:

    В школе учатся четыре талантливых подростка: Иван, Петр, Алексей и Андрей. Один из них — будущий хоккеист, другой преуспел в футболе, третий — легкоатлет, четвертый подает надежды как баскетболист.
    О них известно следующее:
    1. Иван и Алексей присутствовали в спортзале, когда там занимался легкоатлет.
    2. Петр и хоккеист вместе были на тренировке баскетболиста.
    3. Хоккеист раньше дружил с Андреем, а теперь неразлучен с Иваном.
    4.  Иван незнаком с Алексеем, так как они учатся в разных классах и в разные смены. Кто чем увлекается?

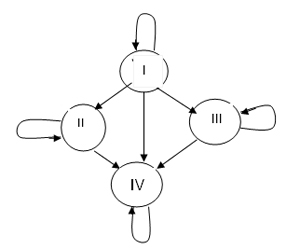

  2. На следующем графе изображена система возможного переливания крови. Укажите  какую кровь может получит человек с первой группой, со второй, с третьей, с четвертой группой крови.
    Иерархическая модель
  3. Нарисовать иерархическую информационную модель, состоящую из одноклассников, между которыми существуют следующие взаимоотношения: дружат Андрей и Даша, Андрей, Маша и Катя, Даша и Саша, Саша и Андрей. С кем Андрей может поделится секретом, не рискуя, что он станет известен кому – другому.

Можно ли построить табличную и иерархическую модель для одного и того же объекта?

Домашнее задание:
  1. Задание «Табличная модель» Трое подростков, Саша, Миша и Андрей, живут на одной улице. Одного все знают как отличного шахматиста, другой - заядлый футболист и болельщик, а третий - компанейский парень, любитель всяческих тусовок.

    Однажды футболист пришел к своему другу, чтобы поучиться приемам
    игры в шахматы, но мама сказала, что сын ушел с известной всей улице
    личностью на дискотеку.
    Известно, что Андрей никогда не слышал о Мише. Кто есть кто?

  2. Задание «Иерархическая модель» Составить родословное дерево потомков Владимира Мономаха.

Потомки Владимира Мономаха: Владимир Мономах умер в 1125 г. Он оставил 4 сыновей: Мстислава (год смерти - 1132), Ярополка (1139), Вячеслава Туровского (1154) и Юрия Долгорукого (1157). После Мстислава осталось 3 сына: Изяслав Волынский (1154), Всеволод Новгородский (1138) и Ростислав Смоленский (1168). У Изяслава Волынского был сын Мстислав(1170), у Мстислава сын Роман (1205), у Романа - Даниил Галицкий (1264). Ростислав Смоленский имел 4 сыновей: Романа (1180), Рюрика (1215), Давида (1197) и Мстислава Храброго (1180). После Романа Ростиславича остался сын Мстислав Киевский (1224), после Мстислава Храброго - сын Мстислав Удалой (1228). Юрий Долгорукий имел 3 сыновей: Андрея Боголюбского (1175), Михаила (1177) и Всеволода (1212).

1. В школе учатся четыре талантливых подростка: Иванов, Петров, Сидоров, Андреев. Один из них – будущий музыкант, другой преуспел в бальных танцах, третий – солист хора мальчиков, четвертый подает надежды как художник. О них известно следующее:
1. Иванов и Сидоров присутствовали в зале консерватории, когда там солировал в хоре мальчиков певец
2. Петров и музыкант вместе позировали художнику
3. Музыкант ранее дружил с Андреевым, а теперь неразлучен с Ивановым
4. Иванов незнаком с Сидоровым, т.к. они учатся в разных классах и в разные смены. Кто чем увлекается?
2. Постройте в виде графа множество геометрических фигур.
Геометрический объект, линия, плоская фигура, объемное тело, прямая, ломаная, кривая, круг, трапеция, эллипс, параллелограмм, прямоугольник, ромб, квадрат, шар, конус, призма, пирамида.

 Дополнительно
Файл презентации «Типы информационных моделей» и раздаточный материал к уроку в архиве ZIP, объемом 794 Kб (mod_tip.zip 794 Kб) в [Cкачать]
Автор Мингазетдинова Л. Р.


Источники информации:
Категория: 7 класс информатика | Просмотров: 29603 | Добавил: mychildren | Рейтинг: 5.0/3 |
